初代iPodのFireWire(IEEE1394)コネクタ破損修理<2>
このページ画像多いんで、ちと重いかもしれませんm(_ _)m
|
||||||||||||||||||
さて、下地も部品も揃ったので、慎重にコネクタを載せます。一本ずつもとあったパターンの上を外れないよう沿わせていきます。 確実にハンダ付けしなければならないのですが、もたついていると熱が伝導してコネクタ側のハンダ付けが外れてしまいますのでハンダ付けは手早く、確実に行います。 （すべての画像はクリックで拡大します） |
 |
|||||||||||||||||
| ↑確実にキメます |
|
||||||||||||||||||

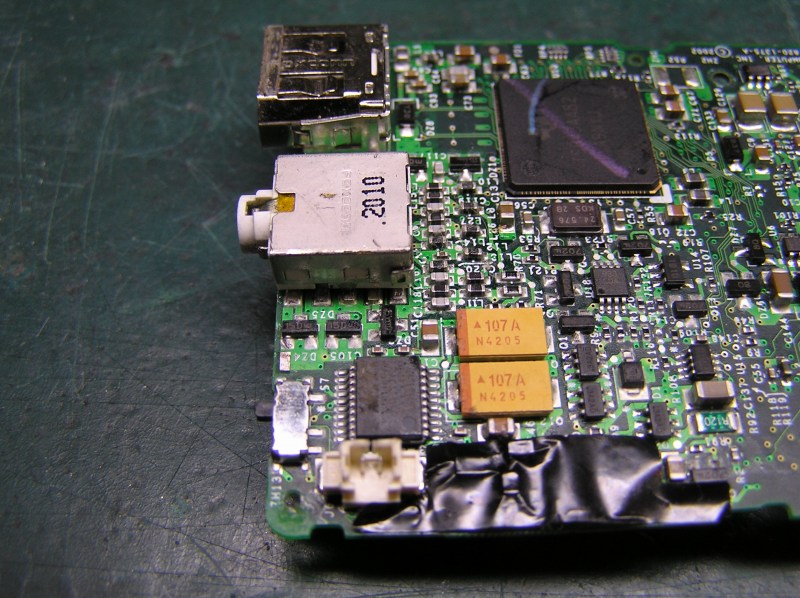

山場を超えほっと一息。基板を見渡してみます。今までとは反対側にはヘッドホンジャックとHOLDスイッチがあります。よーくみてみるとヘッドホンジャックの付け根のハンダがかなり薄いことがわかります。同様なことが起こる前に対策を講じることにしましょう。面実装タイプのジャックや回転ボリュームのハンダ割れを無数に修理してきただけあって行く末が予想できてしまうので放置できませんでした。右写真は対策前の様子。 |
 |
|||||||||||||||||
| ↑作業前です |
|
||||||||||||||||||
早速ハンダ付けしなおします。いまさら気がついたことですが、白いヘッドホンジャックの向こう側、FireWireコネクタとの間にも同様に5本の足があり、FireWireコネクタを実装する前に作業をしておけば広々楽々作業ができたのに、現状やや狭くてやりにくいです。 |
 |
|||||||||||||||||
| ↑作業後です |
|
||||||||||||||||||
完成です。組み立ては至って簡単です。外装は結構小傷があり、第一線で働いていたころの活躍ぶりを伺い知ることができます。 といったところでおしまいです。おつかれさまでした。 |
 |
|||||||||||||||||
| ↑完成 |
