SONY CDP-P79の改修記録<1>

このページ画像多いんで、ちと重いかもしれませんm(_ _)m

	はじめに
	11月某日、古いながらも快調に動作する、小型CDプレーヤの改修依頼がありました。現時点で動作上問題ないが、面倒を見てほしいとのこと。即席作業なので電源コードの交換から電源部のノイズ対策、半田付けコンディションの確認がメインです。将来的には電解コンデンサをすべて交換などもう一歩踏み込む余地がまだあります。こちらは依頼人さんの気が向いたときのお楽しみといたしましょう。 （すべての画像はクリックで拡大します）
			↑今回のターゲット

	電源コードの改修
	まず、あまりにも貧弱な電源コードが目に付きます。本機は決して高級機では有りませんが、セットモノの安物でもありません。単品売りされているもののようです。いくらＣＤプレーヤーが消費電力が僅かだからといって、気になるところです。この電源コードを交換すべく、背面パネルを外します。この世代のソニー製品には多用されているコードブッシュなので、同様に作業できる機種は多数あるかと思います。

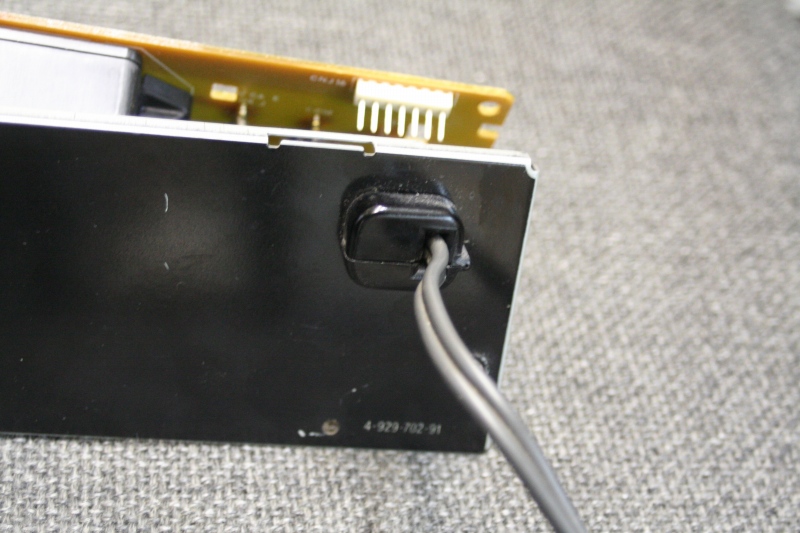

			↑背面パネルを外しました

	コードブッシュを取り外します
	次に背面パネルからコードをブッシュごと抜き取り、ブッシュを分離します。右写真はかなり拡大していますが、取り外したコードブッシュです。今回太い線がここを通りますので、これを加工して利用します
			↑改修作業途中です

	コードブッシュの加工
	コードブッシュを外したならば、糸鋸盤で余計な部分を切除し、カッターナイフで仕上げます。写真はかなり拡大していますが、2センチ程度の小さな部品ですので、実践される方はくれぐれもお怪我の無いように。なお、削りすぎるとスカスカになってしまってストッパとしての役割が失われますので、削り足らない程度で仕上げます。

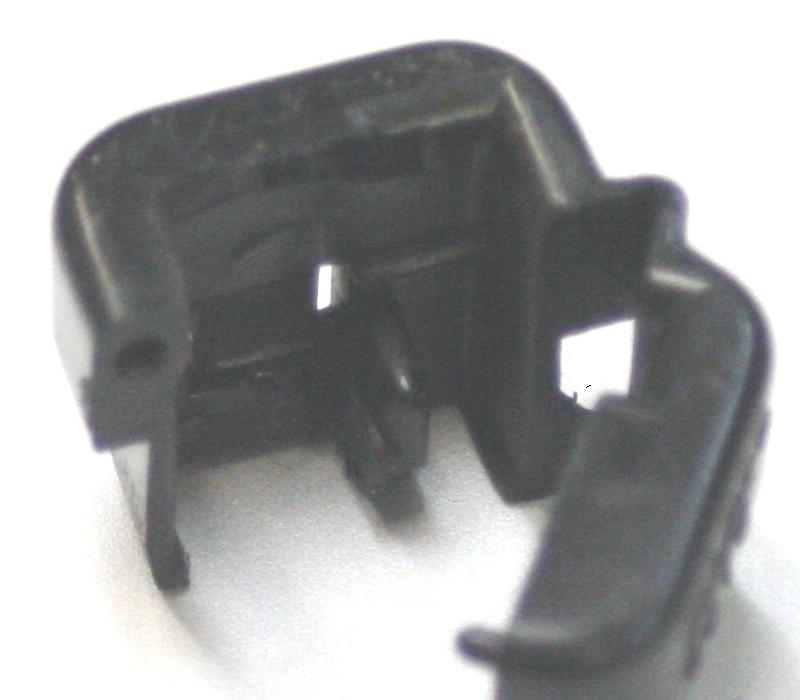

			↑改修済みのコードブッシュ

	コードを装着します

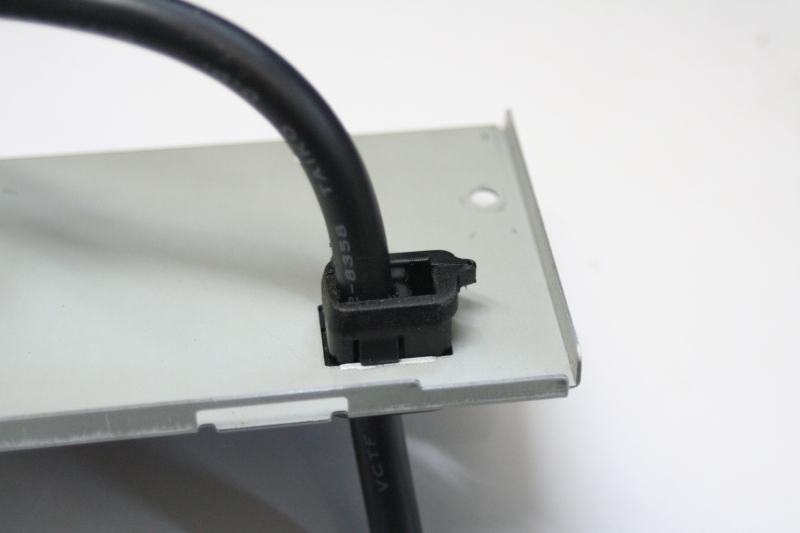

	用意しておいた太目の電源コードを通し、パネルにはめ込みます。写真はパネル裏の様子です。きつめに加工しておいたので、この状態でコードは既にぴくともしませんが、内側に結束バンドを念のため入れておきます。この後の画像でご覧ください。
			↑背面の電源部の様子
